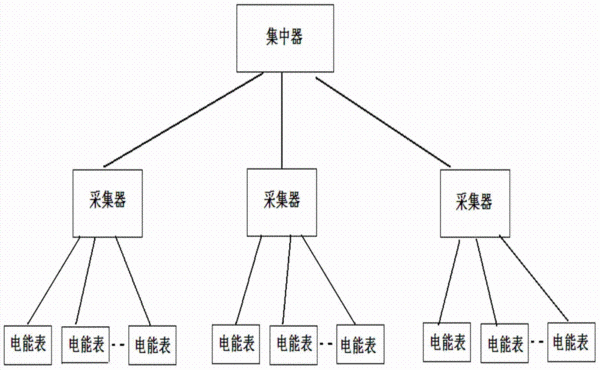

摘要：本實用新型涉及一種自動發送地址信息的電能表組網系統，電能表的中央處理器采用NEC78F0526芯片U1，通訊模塊是RS485通訊模塊，中央處理器NEC78F0526芯片U1的第31腳通過電阻R4與RS485通訊模塊的485芯片U2的第1腳相連，負責數據的接收處理；中央處理器NEC78F0526芯片U1的第30腳通過電阻R7與RS485通訊模塊的485芯片U2的第4腳相連，負責數據的發送處理。本實用新型克服了傳統技術需要人工輸入各電能表的地址所產生的問題，大大提高了工作效率和準確性。電能表實現自動將各自的電能表地址信息發送給采集器，同理，采集器采用相同的方式將地址發送給集中器，繼而實現了集抄系統的自動組網過程。
- 專利類型實用新型
- 申請人廣東浩迪創新科技有限公司;
- 發明人陳聲榮;夏明皓;
- 地址528200 廣東省佛山市南海區桂城深海路17號瀚天科技城A區3號5樓
- 申請號CN201320512905.8
- 申請時間2013年08月21日
- 申請公布號CN203399150U
- 申請公布時間2014年01月15日
- 分類號H04L29/12(2006.01)I;
