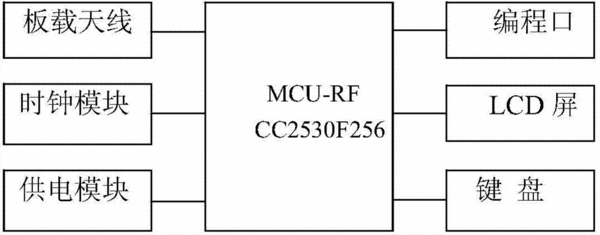

摘要:本實用新型公開了一種便攜式無線教學終端,包括微處理器,所述微處理器通過內部控制總線和時鐘模塊相連,所述微處理器的電源端和供電模塊相連,輸入端和鍵盤相連,輸出端和LCD屏相連,其中,所述微處理器上內置ZigBee射頻收發器,所述無線教學終端的電路板上設有板載天線,所述ZigBee射頻收發器和板載天線相連。本實用新型提供的便攜式無線教學終端,所述微處理器上內置ZigBee射頻收發器并和板載天線相連,實現核心處理器功能和射頻收發功能,從而方便地通過ZigBee的無線網絡進行組網,無線組網傳輸穩定,而且人機接口豐富,電路簡單,控制可靠,易于攜帶。
- 專利類型實用新型
- 申請人上海易教信息科技有限公司;
- 發明人崔慶偉;
- 地址200035 上海市徐匯區冠生園路227號4號樓3樓
- 申請號CN201320521563.6
- 申請時間2013年08月23日
- 申請公布號CN203397543U
- 申請公布時間2014年01月15日
- 分類號G09B5/08(2006.01)I;G09B7/02(2006.01)I;
