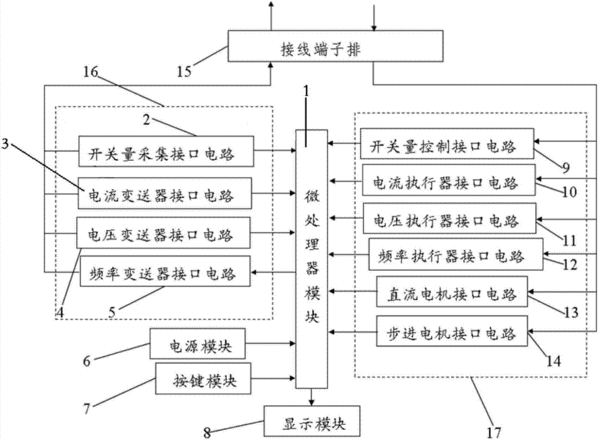

摘要:本實用新型公開了一種教學用變送器和執行器仿真實驗板,包括微處理器模塊和接線端子排以及與微處理器模塊相接的信號采集模塊和信號控制模塊,信號采集模塊和信號控制模塊均與接線端子排相接,信號采集模塊包括開關量采集接口電路、電流變送器接口電路、電壓變送器接口電路和頻率變送器接口電路,信號控制模塊包括開關量控制接口電路、電流執行器接口電路、電壓執行器接口電路、頻率執行器接口電路、直流電機接口電路和步進電機接口電路,微處理器模塊還接有按鍵模塊、顯示模塊和用于為實驗板各用電模塊供電的電源模塊。本實用新型結構簡單,設計新穎,加工制作方便,使用靈活,學習面廣,實用性強,使用效果好,便于推廣使用。
- 專利類型實用新型
- 申請人西安海舟信息技術有限公司;
- 發明人權斌;
- 地址710201 陜西省西安市高新區高新三路2號海佳云頂A座11604室
- 申請號CN201320434259.8
- 申請時間2013年07月19日
- 申請公布號CN203351099U
- 申請公布時間2013年12月18日
- 分類號G09B23/18(2006.01)I;
