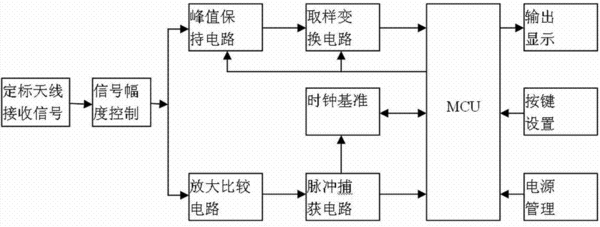

摘要：本實用新型公開了一種RF天線射頻場參數自動測試設備，包括：定標天線；增益電路；峰值保持電路；采樣電路，連接于所述峰值保持電路后級，用于采集峰值電壓、次峰值電壓以及各電壓信號采集時刻；時基電路，觸發端連接所述增益電路，輸出同步的時基信號，以提供電壓采集時刻的時基信號；控制單元，連接所述時基電路和采樣電路，以及峰值保持電路，根據獲得的時基信號、采樣電路采集到的電壓信號并按照預定的算法運算；顯示單元，連接所述控制單元的視頻接口，輸出顯示控制單元的運算結果。依據本實用新型可以使RF天線射頻場參數測試快速準確。
- 專利類型實用新型
- 申請人山東神思電子技術股份有限公司;
- 發明人趙曰俠;
- 地址250101 山東省濟南市高新區舜華西路699號
- 申請號CN201320362087.8
- 申請時間2013年06月24日
- 申請公布號CN203350368U
- 申請公布時間2013年12月18日
- 分類號G01R29/08(2006.01)I;
