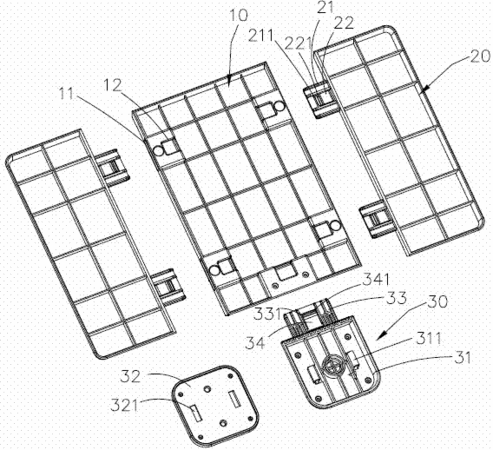

摘要：一種高拍儀底座結構，包括主板及設置在主板側部的側板及與主板一端固定設置的支撐板，主板上開設有卡持槽，卡持槽內于主板上開設有卡持槽部，側板上凸伸設有第一卡持凸板，第一卡持凸板上設置有第一彈片，第一卡持凸板對應卡持在卡持槽內，第一彈片匹配卡持在卡持槽部內；支撐板上凸伸設有第二卡持凸板，第二卡持凸板上設置有第二彈片，第二卡持凸板對應卡持在卡持槽內，第二彈片匹配卡持在卡持槽部內。本實用新型通過在主板上設置卡持槽，在側板上設置第一卡持凸板，使得主板和側板結合，同時通過按壓第一彈片將側板從主板上拆離；同時通過按壓第二彈片將支撐板從主板上拆離，無需打螺絲，節約裝配時間，同時可以拆開進行包裝，以節約包裝空間。
- 專利類型實用新型
- 申請人東莞市金翔光電科技有限公司;
- 發明人何和太;
- 地址523808 廣東省東莞市松山湖高新技術產業開發區總部二路17號B502、B505、B507
- 申請號CN201320348513.2
- 申請時間2013年06月18日
- 申請公布號CN203348863U
- 申請公布時間2013年12月18日
- 分類號F16M11/24(2006.01)I;
