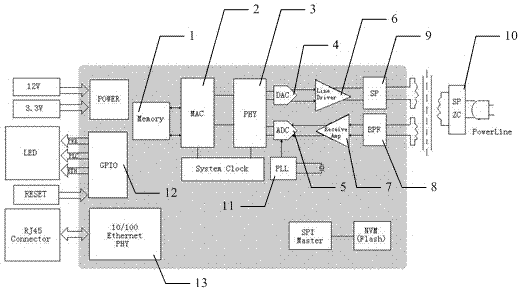

摘要：本實用新型涉及電力載波通信領域，公開了一種嵌入式電力載波通信功能芯片，包括存儲器、MAC芯片、PHY芯片、DAC轉換器、ADC轉換器、線路驅動器、功率放大器、模擬前端電路的發射端和接收端、電磁耦合器，其中，MAC芯片與PHY芯片相互連接，MAC芯片連接存儲器，PHY芯片分別連接DAC轉換器和ADC轉換器，DAC轉換器的輸出端連接線路驅動器，線路驅動器的輸出端連接接收端，ADC轉換器的輸入端連接功率放大器，功率放大器的輸入端連接發射端，發射和接收端通過電磁感應線圈與電磁耦合器相連接，電磁耦合器與電力線相連接。本實用新型的優點在于，實現了電力載波信號和網絡信號的直接轉換，結構簡潔，兼容性好，具有較高的實用價值。
- 專利類型實用新型
- 申請人杭州再靈電子科技有限公司;
- 發明人唐旭;
- 地址310052 浙江省杭州市濱江區長河街道東流路1810號3幢3層
- 申請號CN201320379349.1
- 申請時間2013年06月28日
- 申請公布號CN203301479U
- 申請公布時間2013年11月20日
- 分類號H04B3/54(2006.01)I;
