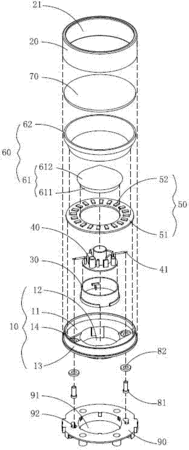

摘要：本實用新型涉及一種半導體照明模組。其在底殼內依序設置絕緣罩、驅動電源模塊及光源組件，并在光源組件的上方依序設置反射組件及光學鏡片，然后再通過底殼與上殼體的相互扣合而成為一個照明模組。其中，絕緣罩包裹著驅動電源模塊、并一起被容置在底殼的驅動腔內，光源組件設置在驅動腔的上方且緊貼底殼導熱臺的上表面設置，用于通過底殼進行三人，光源組件上設置復數個呈放射狀均勻排布的半導體發光件，反射組件的下端亦緊貼電路板的上表面設置、用以將半導體發光件發射的光線經反射后從出光口射出。本實用新型半導體照明模組結構簡單、設計巧妙，不僅能夠進行緊湊的裝配布局，而且可通過底殼自行散發熱能，散熱功能具有顯著的提高。
- 專利類型實用新型
- 申請人重慶雷士實業有限公司;惠州雷士光電科技有限公司;
- 發明人鄭子豪;田曉改;王偉霞;陳龍;
- 地址400060 重慶市南岸區南濱路76號（重慶國際金融中心）22樓
- 申請號CN201320238812.0
- 申請時間2013年05月07日
- 申請公布號CN203273479U
- 申請公布時間2013年11月06日
- 分類號F21S6/00(2006.01)I;F21V3/00(2006.01)I;F21V17/00(2006.01)I;F21V23/00(2006.01)I;F21Y101/02(2006.01)N;
