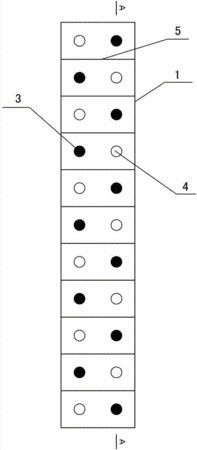

摘要:本實用新型涉及一種鉛酸蓄電池用積木式襯板,包括長方體結構的積木板和積木塊,其中積木板的一面為平面,另一面上在長度方向上并排設置有多組插接件,每組插接件均包括沿寬度方向對稱設置的凸起和通孔,插接件交錯設置,相鄰的插接件之間設有凹痕,積木塊的兩面上均設置有兩個突塊和兩個沉孔,兩個突塊和兩個沉孔均成對角分布,積木板上的凸起和通孔與積木塊上的突塊和沉孔的尺寸相適應。本實用新型襯板的積木板與積木塊之間可插接,一個規格的積木板和一個規格的積木塊搭配使用即可滿足不同規格電池對襯板厚度、寬度及高度方面的要求;采用框架結構,有利于散熱,且節省了材料;襯板本身所占體積減小,從而提高了產品性能;使用方便,節約了生產成本。
- 專利類型實用新型
- 申請人淄博火炬能源有限責任公司;
- 發明人劉文喜;朱久權;張秀萍;閆忠成;張士偉;
- 地址255056 山東省淄博市張店區淄博第九號信箱
- 申請號CN201320104751.9
- 申請時間2013年03月07日
- 申請公布號CN203150672U
- 申請公布時間2013年08月21日
- 分類號H01M10/12(2006.01)I;H01M10/16(2006.01)I;
