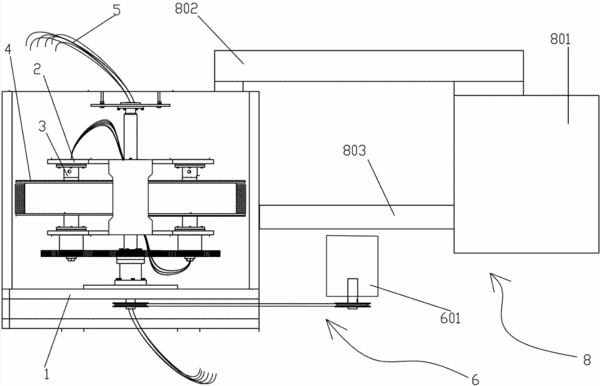

摘要:本實用新型公開了一種工程化逆流色譜儀,包括機座,所述的機座上設有能相對所述的機座轉動的行星架,所述的行星架上連接有驅動所述的行星架轉動的驅動裝置,所述的行星架上設有行星軸,所述的行星軸上裝有行星輪,其技術方案的要點是,所述的行星輪外部纏繞有多根螺旋纏繞的螺旋分離管,最內層所述的螺旋分離管的纏繞半徑r1與最外層所述的螺旋分離管的纏繞半徑r2之比為0.85~1。本實用新型目的是克服了現有技術的不足,提供一種通過控制多層螺旋管繞制半徑來實現高β值的工程化逆流色譜儀。
- 專利類型實用新型
- 申請人中山優諾生物科技發展有限公司;
- 發明人張天佑;李能;伍軍;
- 地址528400 廣東省中山市火炬開發區健康路1號
- 申請號CN201320047321.8
- 申請時間2013年01月28日
- 申請公布號CN203139685U
- 申請公布時間2013年08月21日
- 分類號B01D15/10(2006.01)I;B01D15/22(2006.01)I;
