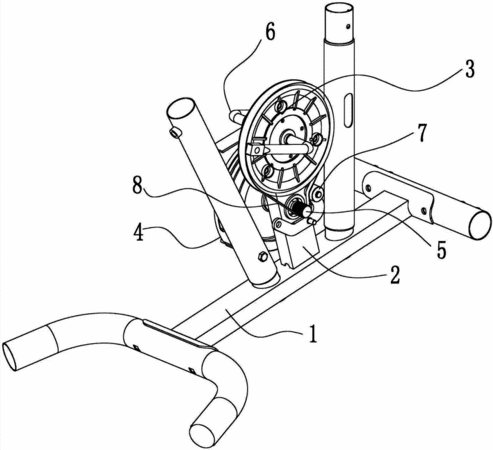

摘要：本實用新型公開了一種新型的健身車磁控系統，包括分別設在主架（1）左右兩側的主動磁控輪（3）和從動磁控輪（4）；主動磁控輪（3）和從動磁控輪（4）均安裝在主架（1）的一個立柱（2）兩側，并且主動磁控輪（3）和從動磁控輪（4）上下錯落安裝；所述從動磁控輪（4）的傳動軸穿過立柱（2）后設有皮帶傳動槽（5），皮帶傳動槽（5）通過皮帶（8）與主動磁控輪（3）相連。本實用新型將現有的磁控系統做出分體式的兩個磁控輪，且兩個磁控輪分別置于主架的左右兩側，這樣就縮小了傳動的中心距，外面的罩殼即可相應的減小，從而降低了成本，而且還可以使健身車的外觀更加簡潔美觀。
- 專利類型實用新型
- 申請人桐廬瀚威健身器材有限公司;
- 發明人陳鳴;
- 地址311501 浙江省杭州市桐廬縣經濟開發區白云源東路359號
- 申請號CN201320169707.6
- 申請時間2013年04月07日
- 申請公布號CN203139523U
- 申請公布時間2013年08月21日
- 分類號A63B24/00(2006.01)I;A63B22/06(2006.01)I;A63B22/04(2006.01)I;A63B21/22(2006.01)I;
