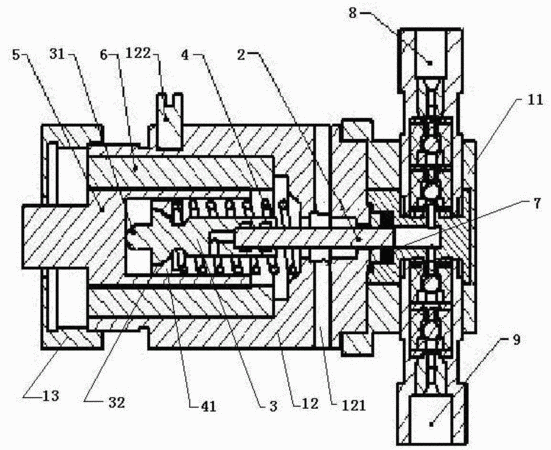

摘要：一種便攜式色譜泵，包括泵頭組件、泵體、電機和電機帶動旋轉的凸輪，泵頭組件包括泵頭體、寶石桿、寶石桿座，壓縮彈簧及滑動彈簧座，其中，寶石桿座插入彈簧座內的部分，采用萬向節彈簧支撐體結構，其頂端為半球形狀，半球形頂端的后側設有反向球面臺階，壓縮彈簧的頂端固定安裝一與寶石桿座反向球面臺階相配合的內凹球面彈簧座，球面彈簧座的外周與滑動彈簧座盲孔內壁滑動配合。本實用新型設計的色譜泵降低了寶石桿折斷的故障，增大了密封圈的使用壽命，且拆卸方便、便于攜帶，適用范圍廣，尤其非常適宜便攜式色譜儀中使用。
- 專利類型實用新型
- 申請人北京歷元電子儀器有限公司;
- 發明人昝保真;昝軍;賞珩;
- 地址100096 北京市海淀區建材城西路2號3幢309室
- 申請號CN201320016880.2
- 申請時間2013年01月14日
- 申請公布號CN203098180U
- 申請公布時間2013年07月31日
- 分類號F04B17/03(2006.01)I;F04B53/22(2006.01)I;F04B53/16(2006.01)I;F04B53/00(2006.01)I;
