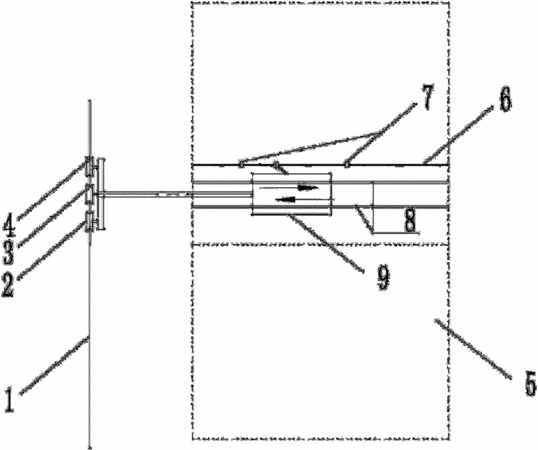

摘要：本實用新型提出了三輪橫向排位器，包括過線輪Ⅰ、過線輪Ⅱ、整線輪、排位器、絲桿、主機，所述的過線輪Ⅰ、過線輪Ⅱ、整線輪依次固定在支架上，所述的支架與排位器固定，所述的排位器套設在兩根平行的光桿上，所述的絲桿與光桿平行設置，所述的排位器設置于絲桿聯動，所述的絲桿由主機控制連接。與現有技術相比，本實用新型的優點為：采用排位器排線，給光纖一個橫向動力，使光纖打盤橫向來擺動迅速均勻，避免壓線、排線不整齊等現象；首次采用三輪式過線方式，最后一個輪為調整輪，使光纖打盤排線時不扭曲不轉動，從而達到排線效率高質量好的特點。
- 專利類型實用新型
- 申請人上海廣樹機電有限公司;
- 發明人王春輝;王芝平;楊蘭瑛;王遠;
- 地址201708 上海市青浦區紀鶴公路2189號5幢2層B區201室
- 申請號CN201320018438.3
- 申請時間2013年01月15日
- 申請公布號CN203095277U
- 申請公布時間2013年07月31日
- 分類號B65H54/28(2006.01)I;
