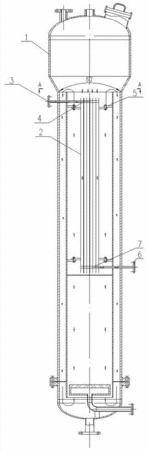

摘要：本實用新型涉及一種內置板翅式換熱器的內循環氣升式反應器，包括內循環氣升式反應器（1）；所述的內循環氣升式反應器（1）內上部設置有板翅式換熱器（2），板翅式換熱器（2）上端有蒸汽進口和冷卻水出口法蘭（3），下端有蒸汽冷凝水出口和冷卻水進口法蘭（6），其中，蒸汽進口和冷卻水出口法蘭（3）通過管道一（4）把板翅換熱片連成一個整體，蒸汽冷凝水出口和冷卻水進口法蘭（6）通過管道二（7）把板翅換熱片連成一個整體。本實用新型克服了夾套或蛇形管傳熱方式的不足，使得傳熱效率大大提高，有利于對溫度的精確控制，同時，多個板翅換熱片也有助于促進流體湍流，增加反應器的傳質系數。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人李干祿;朱皓;韋策;陳可泉;李暉;張慶文;凌翔;歐陽平凱;
- 地址211816 江蘇省南京市浦口區浦珠南路30號南京工業大學江浦校區生工學科樓B1-201室
- 申請號CN201320050729.0
- 申請時間2013年01月29日
- 申請公布號CN203048927U
- 申請公布時間2013年07月10日
- 分類號C12M1/02(2006.01)I;
