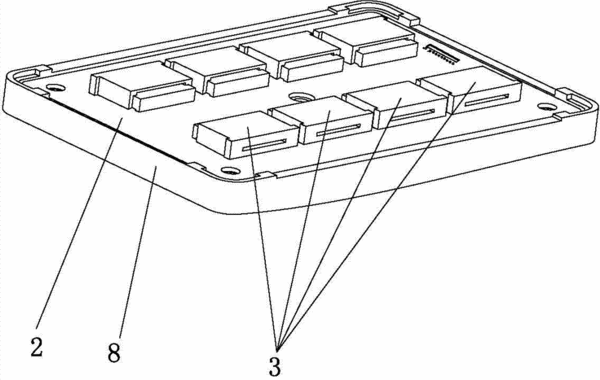

摘要：本實用新型涉及電器連接配件轉接技術領域，尤其是指一種貼附式電纜保險分接盒。包括絕緣殼體和PCB電路板，所述絕緣殼體與PCB電路板固定連接，所述PCB電路板設置有多個信號輸入端和一個集中輸出端，每個信號輸入端均設置有一用于插入FFC排線的FFC連接器，所述FFC連接器與PCB電路板電連接；每個FFC連接器均與集中輸出端電連接，且在FFC連接器與集中輸出端之間設置有保險絲和熔斷指示LED燈。本實用新型具有線纜轉接、簡化配線和過電流保護等作用，有效地解決貼附式薄膜電纜與有源設備之間連接的安全問題，可與各種不同型號或品牌的設備連接。
- 專利類型實用新型
- 申請人深圳市圳華偉業科技發展有限公司;
- 發明人王財清;劉海波;趙佳更;
- 地址518000 廣東省深圳市寶安區大浪街道同勝社區三角山1號7棟7樓
- 申請號CN201220566857.6
- 申請時間2012年10月31日
- 申請公布號CN202978151U
- 申請公布時間2013年06月05日
- 分類號H02G3/18(2006.01)I;H02H3/08(2006.01)I;H01H85/32(2006.01)I;
