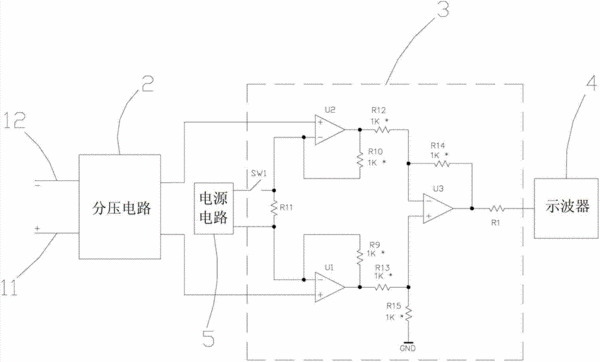

摘要：本實用新型公開了高阻抗有源差分探頭電路，其包括由正極探針和負極探針組成的探頭、以及分壓電路、差分電路和電源電路，所述正極探針和負極探針的輸出端均電性連接于分壓電路的輸入端，該分壓電路的輸出端通過差分電路電性連接于一示波器的輸入端，所述電源電路為差分電路供電，所述差分電路包括運算放大器U1、運算放大器U2、運算放大器U3、電阻R9、電阻R10、電阻R12、電阻R13、電阻R14、電阻R15。本實用新型通過三運放儀器放大器實現的差分電路，第一級由兩個均接成同相輸入方式的運算放大器組成，另外一個運算放大器將差分輸入轉換成為單端輸出，對噪聲、偏移和失調進行抵消，共模抑制比也就愈高，提高測試精度。
- 專利類型實用新型
- 申請人廣州德肯電子有限公司;
- 發明人巫偉武;
- 地址510663 廣東省廣州市科學城光譜西路69號TCL文化產業園二期413-416
- 申請號CN201220686117.6
- 申請時間2012年12月12日
- 申請公布號CN202975066U
- 申請公布時間2013年06月05日
- 分類號G01R1/06(2006.01)I;
