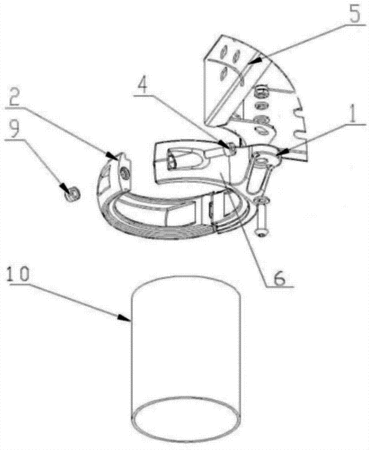

摘要:本實用新型涉及一種立柱固定扣件,所述配合扣的一端設置圓頭固定件,另一端具有第一向外突出部,所述第一向外突出部上設有第一通孔;所述平臺配合扣的一端設有容納所述圓頭固定件的半圓形凹槽,且所述圓頭固定件咬合在所述半圓形凹槽內,所述平臺配合扣的另一端具有第二向外突出部,所述第二向外突出部上設有第二通孔,所述第二通孔與第一通孔之間經螺栓螺母組件連接固定,所述平臺配合扣的外側還具有安裝座,所述安裝座上具有與待裝件相連的安裝孔。本實用新型采用橢圓式的配合,配合扣和平臺配合扣都是采用兩端略大中間略小的設計思路,摒棄了以往的兩個半圓之間的配合,這樣就給了第一通孔和第二通孔有足夠的空間收緊并牢牢的固定在立柱上,安裝方便,安全牢固。
- 專利類型實用新型
- 申請人南京萬德游樂設備有限公司;
- 發明人王愷;吳萬德;吳萬鵬;
- 地址211200 江蘇省南京市溧水經濟開發區南區(永陽鎮)
- 申請號CN201220506551.1
- 申請時間2012年09月28日
- 申請公布號CN202955082U
- 申請公布時間2013年05月29日
- 分類號F16B7/04(2006.01)I;F16B7/18(2006.01)I;
