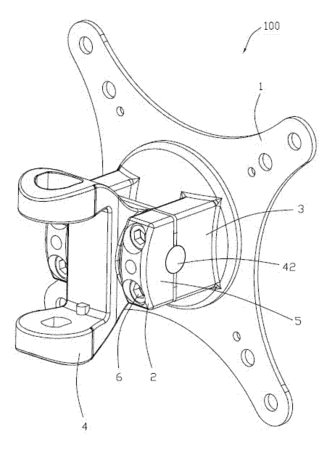

摘要：本實用新型提供一種顯示裝置掛架，包括固定安裝一顯示裝置的安裝面板以及固定于安裝面板背面的調節機構。所述調節機構包括與安裝面板相固定的定位座、與定位座活動連接的連接件、與定位座相對設置的夾持件以及固定夾持件與定位座及連接件的緊固件。其中所述定位座設有向外暴露的第一弧形凹槽以及位于第一弧形凹槽兩側的第一定位孔。所述連接件設有一側收容于第一弧形凹槽內的轉軸。所述夾持件設有與所述第一弧形凹槽相對應以收容轉軸另一側的第二弧形凹槽以及與所述第一定位孔相對應并貫穿夾持件的第二定位孔。所述緊固件穿過第二定位孔并與第一定位孔相固定而使定位座與夾持件將轉軸夾持定位。
- 專利類型實用新型
- 申請人江蘇百弘視聽科技有限公司;
- 發明人肖建軍;
- 地址215000 江蘇省蘇州市昆山市玉山鎮城北億升路8號
- 申請號CN201220595624.9
- 申請時間2012年11月13日
- 申請公布號CN202946854U
- 申請公布時間2013年05月22日
- 分類號F16M11/04(2006.01)I;F16M11/16(2006.01)I;F16M13/02(2006.01)I;
