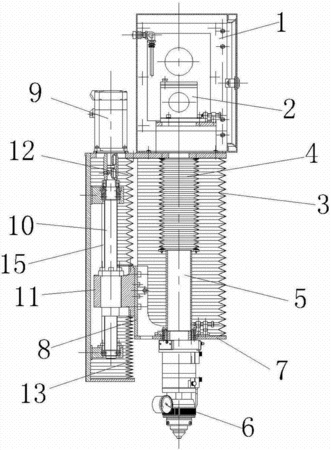

摘要：一種激光切割頭升降裝置，包括鏡座保護箱，鏡座保護箱內設有光路末端鏡座，光路末端鏡座的下方設有第一柔性防塵罩，第一柔性防塵罩內設有豎向的柔性光路防塵罩，柔性光路防塵罩的下方設有光路通道，光路通道的下方連接激光切割頭，第一柔性防塵罩的下方設有安裝底板，激光切割頭連接在安裝底板上，安裝底板在第一柔性防塵罩的內側向上延伸形成連接板；第一柔性防塵罩的內側設有豎向設置的伺服電機，伺服電機的輸出軸朝下；伺服電機的下方設有豎向的滾珠絲桿，滾珠絲桿的螺桿與伺服電機的輸出軸連接，滾珠絲桿的螺母與連接板連接。本實用新型采用伺服電機和滾珠絲桿的組合來實現激光切割頭的升降，結構簡單、導向精確。
- 專利類型實用新型
- 申請人寧波金鳳焊割機械制造有限公司;
- 發明人章德均;李乃健;
- 地址315336 浙江省寧波市慈溪市杭州灣新區興陸村
- 申請號CN201220632711.7
- 申請時間2012年11月27日
- 申請公布號CN202934237U
- 申請公布時間2013年05月15日
- 分類號B23K26/08(2006.01)I;B23K26/42(2006.01)I;
