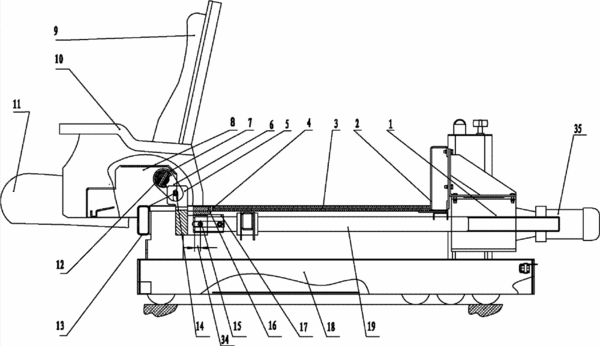

摘要:本實用新型公開了一種電動后翻椅,包括椅背、扶手、圓頭座、限位機構、螺桿驅動驅動機構、解鎖推桿、齒輪箱和電機減速機;所述扶手設置在椅背兩側,所述圓頭座設置在椅背前側;所述螺桿驅動機構安裝在由大梁、沿口條襯板以及大腳組成的床架上;所述電機減速機與齒輪箱配合連接,齒輪箱與所述螺桿驅動機構配合連接;所述限位機構和螺桿驅動驅動機構通過解鎖推桿相互連接,所述螺桿驅動驅動機構用于將減速機的旋轉運動轉化為螺桿的直線運動,并通過限位機構控制椅背的升降,使椅背在工作位置定位鎖緊。采用本實用新型的一種電動后翻椅能夠自動的控制椅背的升降,并在工作狀態下使椅背可靠限位鎖緊,在使用中也更加的安全方便。
- 專利類型實用新型
- 申請人浙江大豐實業有限公司;
- 發明人豐華;鄭前鋒;
- 地址315000 浙江省寧波市余姚市新建北路737號
- 申請號CN201120468908.7
- 申請時間2011年11月23日
- 申請公布號CN202932426U
- 申請公布時間2013年05月15日
- 分類號A47C1/121(2006.01)I;
