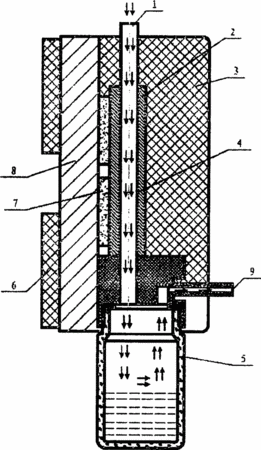

摘要：一種對氣體冷凝除水的裝置，包括進氣口(1)、熱交換體(2)、保溫層(3)、導氣管(4)、接水杯(5)、制冷片(7)、散熱片(8)和出氣口(9)，其特征在于：導氣管(4)豎直穿過熱交換體(2)，其外壁和熱交換體(2)緊密接觸；熱交換體(2)的一面和制冷片(7)緊密附著，其他面外包保溫層(3)；接水杯(5)和熱交換體(2)的下部密封連接；散熱片(8)和制冷片(7)的外壁緊密相連；出氣口(9)和熱交換體(2)和接水杯(5)內口的接觸面相通。本實用新型所述的對氣體冷凝除水的裝置提高了氣體冷凝和除水的速度、減小了裝置體積、減少了功耗、同時降低了氣體中的成分損耗。
- 專利類型實用新型
- 申請人北京承天示優科技有限公司;
- 發明人樓競暉;
- 地址100085 北京市海淀區上地三街9號嘉華大廈C902
- 申請號CN201220265665.1
- 申請時間2012年06月07日
- 申請公布號CN202903576U
- 申請公布時間2013年04月24日
- 分類號G01N1/42(2006.01)I;
