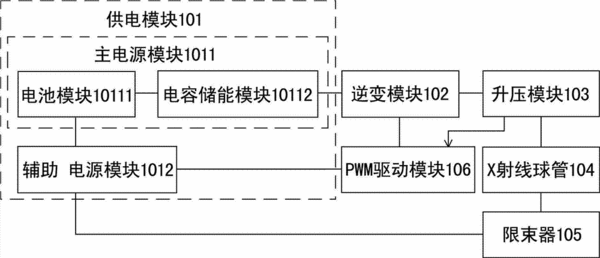

摘要：本實用新型涉及一種電池供電的便攜式數字化X射線成像裝置，包括X射線發生裝置、X射線探測器和影像工作站，X射線發生裝置包括供電模塊、逆變模塊、升壓模塊、X射線球管、限束器和脈沖寬度調制驅動模塊，供電模塊包括主電源模塊和輔助電源模塊，主電源模塊包括相連接的電池模塊和電容儲能模塊，電容儲能模塊與逆變模塊連接，電池模塊與輔助電源模塊連接，輔助電源模塊分別與脈沖寬度調制驅動模塊、限束器連接。在此基礎上，X射線探測器和影像工作站均采用電池供電，就實現了整套便攜式數字化X射線成像裝置全部采用電池供電，因此使用時無需外接電源，即是在沒有外接電源的地方能夠使用，使用方便、靈活、安全可靠。
- 專利類型實用新型
- 申請人汕頭市超聲儀器研究所有限公司;
- 發明人林彥獲;郭超;李德來;
- 地址515041 廣東省汕頭市金平區金砂路77號
- 申請號CN201220539421.8
- 申請時間2012年10月22日
- 申請公布號CN202870304U
- 申請公布時間2013年04月10日
- 分類號G01T1/00(2006.01)I;H02J7/00(2006.01)I;
