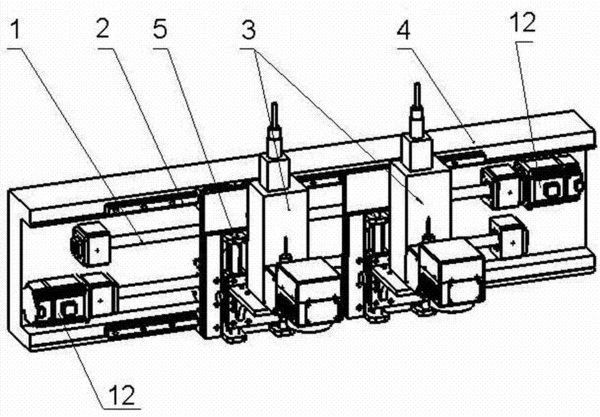

摘要:本實用新型涉及一種光纖激光標刻機,尤其是一種用于大幅面打標的光纖激光標刻機,其不同之處在于:其包括機臺、滾珠絲杠傳動裝置、光纖激光標刻機,所述滾珠絲杠傳動裝置包括滾珠絲杠、直線導軌和用于驅動滾珠絲杠的驅動電機,所述滾珠絲杠和所述直線導軌相互平行并橫向設置在所述機臺上,所述滾珠絲杠傳動裝置上設置有可沿水平方向運動的升降調節裝置,所述升降調節裝置包括用于調節激光焦距的調節旋鈕和用于鎖緊調節高度的鎖緊裝置,升降調節裝置上設置有所述光纖激光標刻機。本實用新型整體結構小,安裝調節方便,能夠實現大幅面打標。
- 專利類型實用新型
- 申請人武漢新特光電技術有限公司;
- 發明人陳義紅;易光純;張勇;李揚;吳聰聰;
- 地址430073 湖北省武漢市東湖高新技術開發區光谷大道凌家山南路1號華科科技園4樓
- 申請號CN201220584042.0
- 申請時間2012年11月08日
- 申請公布號CN202862826U
- 申請公布時間2013年04月10日
- 分類號B41J2/435(2006.01)I;B41J3/00(2006.01)I;
