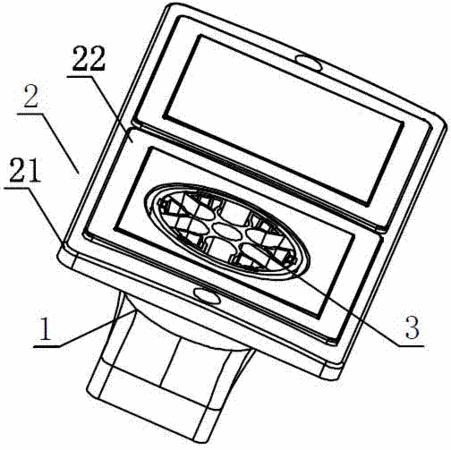

摘要：本實用新型涉及一種多媒體中控設備的抽線盒，其特征在于：包括面板、線纜固定圈座和線纜固定圈，面板固定在線纜固定圈座上，線纜固定圈包括線纜固定圈上蓋和線纜固定圈下蓋，線纜固定圈座采用通孔結構，通孔的內壁面設置有防止線纜固定圈下蓋掉落的擋板，線纜固定圈上蓋上設置有線纜過孔，線纜過孔的直徑小于多媒體線纜的接頭的尺寸，所述線纜過孔和線纜固定圈上蓋的外壁聯通，線纜固定圈上蓋通過卡扣固定在線纜固定圈下蓋內。本實用新型與現有技術相比，具有以下優點和效果：結構設計合理，方便取出/塞回線纜，防止線纜從線纜過孔掉出。
- 專利類型實用新型
- 申請人杭州邁杰電器有限公司;
- 發明人陳普德;楊偉華;
- 地址310013 浙江省杭州市余杭區五常街道荊山灣路188號
- 申請號CN201220337212.5
- 申請時間2012年07月12日
- 申請公布號CN202840409U
- 申請公布時間2013年03月27日
- 分類號H02G3/08(2006.01)I;H02G3/14(2006.01)I;H02G3/18(2006.01)I;
