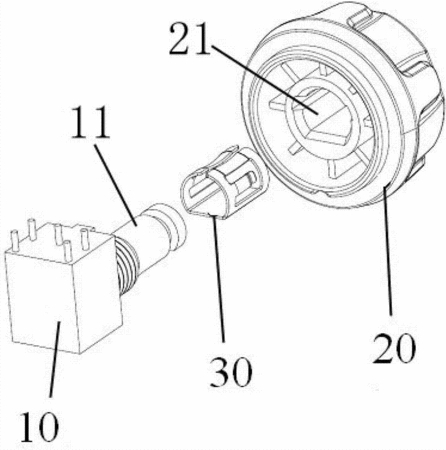

摘要：本實用新型涉及一種旋鈕帽固定結構，包括具有旋鈕轉軸（11）的旋鈕（10）和套設于旋鈕轉軸（11）上的旋鈕帽（20），其特征在于，還包括具有彈性扣（31）的軸襯（30），在所述旋鈕轉軸（11）上設有凹槽（111），旋鈕帽（20）的軸孔（21）內設有至少一個讓位槽（211）。本實用新型實現旋鈕帽拔出力大于裝配旋鈕帽的壓入力的功能，采用此結構可提高生產效率，降低生產成本；并且能夠減少不良品，降低質量成本。由于軸襯和轉軸間的摩擦力比傳統的軸襯結構小，降低了磨損，因此可確保旋鈕帽多次拆裝后仍固定可靠，并且這種結構對配合尺寸要求精度相對較低，在制造中可放寬零件的尺寸精度，可提升效率，降低成本。
- 專利類型實用新型
- 申請人海能達通信股份有限公司;
- 發明人陳軍;
- 地址518057 廣東省深圳市南山區高新區北區北環大道9108號海能達大廈
- 申請號CN201220451302.7
- 申請時間2012年09月06日
- 申請公布號CN202838085U
- 申請公布時間2013年03月27日
- 分類號G05G1/10(2006.01)I;
