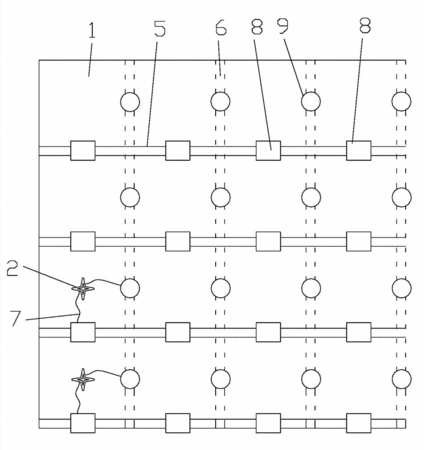

摘要：本實用新型涉及的網格電路的發光天花板，包括有絕緣板、LED發光體、防護蓋板和裝飾板，所述絕緣板設置在防護蓋板和裝飾板之間，絕緣板的上面和下面分別橫向或縱向均勻設置有數條正極覆銅或負極覆銅，LED發光體設置在由正極覆銅或負極覆銅構成的縱橫交錯網格內，LED發光體的兩個接線管腳分別與所在網格上的正極覆銅或負極覆銅相連接；通過本方案，使LRD照明體通過自身的電源接線直接與絕緣板上的正極覆銅和負極覆銅相連通，線路連接清楚方便，通過LED照明體的網格上的坐標位置的變化可以實現多種新花型的設計，本實用新型中設置在絕緣板下面的正極金屬按扣和負極金屬按扣，使得安裝和拆卸更加容易和方便，故障點排除更加容易。
- 專利類型實用新型
- 申請人北京升華電梯有限公司;
- 發明人羅海閩;舒微熹;佟國維;張國良;肖軍成;史洪濤;
- 地址101300 北京市順義區牛欄山工業區7號
- 申請號CN201220436412.6
- 申請時間2012年08月30日
- 申請公布號CN202829222U
- 申請公布時間2013年03月27日
- 分類號B66B11/02(2006.01)I;
