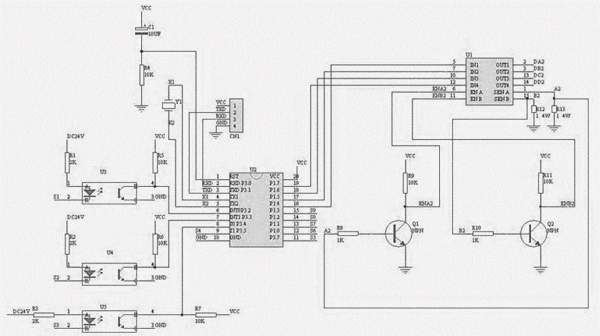

摘要:本實用新型涉及一種可編程步進電機驅動器,主要用于兩相步進電機的驅動。主要是由在線可編程單片機和雙H橋式驅動集成電路L298構成,技術方案是由單片機的四個I/O口連接雙H橋式驅動集成電路L298的四個控制端,由單片機的另外幾個I/O口或者單片機的串口接受驅動器的控制信號,具有性能穩定,結構簡單,控制方式靈活,驅動電流可調等特點。還能通過單片機的I/O口和串口輸出各種信號控制其它設備。
- 專利類型實用新型
- 申請人湖北孝感闊海醫療科技有限公司;
- 發明人沈立兵;周小亮;
- 地址432100 湖北省孝感市寶成路39號
- 申請號CN201220009482.3
- 申請時間2012年01月09日
- 申請公布號CN202818208U
- 申請公布時間2013年03月20日
- 分類號H02P8/00(2006.01)I;
