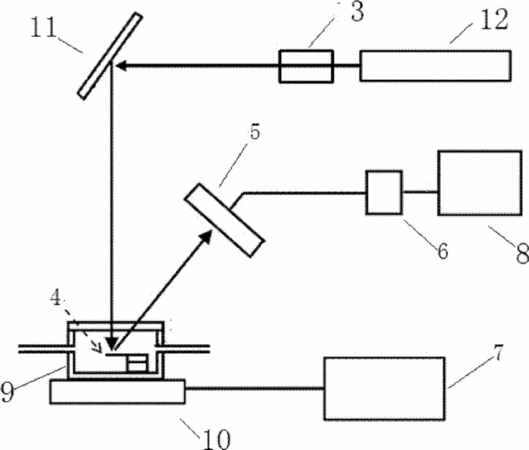

摘要：一種基于聲光調制的微懸臂梁陣列生化傳感裝置，包括激光器、聲光調制器、生化反應池、微梁陣列、光電位置敏感探測器PSD和監測單元；聲光調制器在激光器發出的準直激光束的光路上；微梁陣列在生化反應池內，微梁陣列在調整聲光調制器的出射光的光路上；光電位置敏感探測器PSD靶面在微梁陣列的反射光的光路上；光電位置敏感探測器PSD的信號輸出端連接監測單元的信號輸入端；聲光調制器包括聲光介質和壓電換能器；壓電換能器接收載波頻率信號后產生相同頻率的超聲波傳入聲光介質；準直激光束經過聲光介質后產生折射后得到出射光。本裝置探測光路結構簡單，容易實現、體積小、重量輕，移動方便。
- 專利類型實用新型
- 申請人南京中迅微傳感技術有限公司;
- 發明人張青川;張勇;鄔林;程騰;
- 地址211300 江蘇省南京市高淳縣鎮興路166號3單元205
- 申請號CN201220188581.2
- 申請時間2012年04月27日
- 申請公布號CN202748365U
- 申請公布時間2013年02月20日
- 分類號G01N33/53(2006.01)I;G01B11/16(2006.01)I;G01K11/00(2006.01)I;
