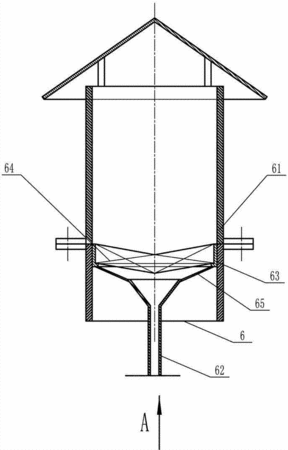

摘要：本實用新型提供一種冷凝熱水鍋爐中的冷凝脫水裝置，其包括一個支架，其固設在所述冷凝熱水鍋爐中的排煙口上方或下方的相應部位，該支架上鋪設固定冷凝網，所述冷凝網下凹，形成帶有設定錐角的錐形冷凝網。進一步地，在所述冷凝脫水裝置中還包括一冷凝水漏斗，其設置在所述冷凝網的下面，該冷凝水漏斗與所述冷凝網固為一體，且該冷凝水漏斗的上端口小于所述冷凝網的截面積，與所述冷凝網的下端錐形底上下對應；所述冷凝水漏斗的周邊外側和所述冷凝網外緣之間的環形部分上下通透。本實用新型可以有效截留排煙口流過的煙氣中的水蒸氣，并可盡快使得其上的冷凝水脫離冷凝網匯聚起來落下，因此可有效減少排煙中水蒸氣排放量，提高熱效率。
- 專利類型實用新型
- 申請人北京博創家和節能技術有限公司;
- 發明人徐進廷;孫建濤;楊威;
- 地址100070 北京市豐臺區科學城中核路1號01號樓10層
- 申請號CN201220393082.7
- 申請時間2012年08月09日
- 申請公布號CN202747621U
- 申請公布時間2013年02月20日
- 分類號F24H9/00(2006.01)I;F24H8/00(2006.01)I;
