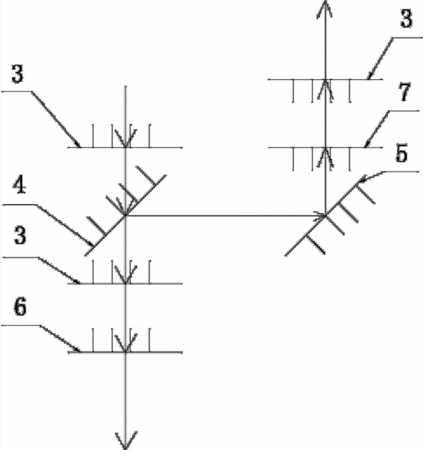

摘要：本實用新型公開了一種反饋式激光焊接頭，包括主光路聚焦頭，所述主光路聚焦頭內沿激光束和紅外光束的入射軸線從上到下設有若干聚焦鏡，其特征在于還包括固定在主光路聚焦頭一側并與主光路聚焦頭連通的反饋光路聚焦頭，所述主光路聚焦頭內于激光束和紅外光束的入射軸線上設有鍍膜面背向激光束和紅外光束入射方向的合束鏡，所述激光束和紅外光束經該合束鏡分別透射和折射成兩路光束，而所述反饋光路聚焦頭內對應于前述折射后的紅外光束設有全反射鏡。該焊接頭能夠藉由自帶的光學反饋機構將激光束的焊接軌跡精確反饋至光學成像捕捉設備，以此提高軌跡成像質量，大大提高激光焊接的控制精度。
- 專利類型實用新型
- 申請人蘇州迅鐳激光科技有限公司;
- 發明人顏章健;
- 地址215123 江蘇省蘇州市工業園區東富路58號
- 申請號CN201220406878.1
- 申請時間2012年08月16日
- 申請公布號CN202726314U
- 申請公布時間2013年02月13日
- 分類號B23K26/03(2006.01)I;B23K26/20(2006.01)I;
