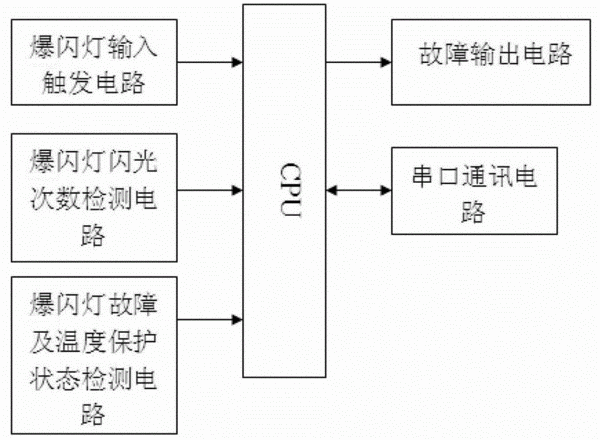

摘要：本實用新型公開了一種氣體爆閃燈狀態檢測電路，包括CPU及與CPU連接的爆閃燈輸入觸發電路、故障輸出電路和串口通訊電路；其特征在于還包括與CPU相連的爆閃燈閃光次數檢測電路，該電路包括串聯在爆閃燈電容正負端之間的二極管D1和若干電阻、電容，所述二極管D1上并聯有閃光次數檢測光耦G1，所述閃光次數檢測光耦G1的信號輸出端與CPU相連，所述CPU為自帶計數功能的CPU，其接收并記錄爆閃燈電容放電時閃光次數檢測光耦G1的輸出信號數量。本實用新型能夠實現爆閃燈閃光次數檢測的功能，并通過串口通訊方式及時輸出爆閃燈閃光次數，方便及時查詢，以此確保在爆閃燈閃光壽命將盡時，未雨綢繆，及時做好更換工作。
- 專利類型實用新型
- 申請人江蘇怡和科技股份有限公司;
- 發明人趙樹龍;王建平;
- 地址215002 江蘇省蘇州市干將東路889號東錦商城7樓
- 申請號CN201220335362.2
- 申請時間2012年07月12日
- 申請公布號CN202679764U
- 申請公布時間2013年01月16日
- 分類號H05B37/03(2006.01)I;
