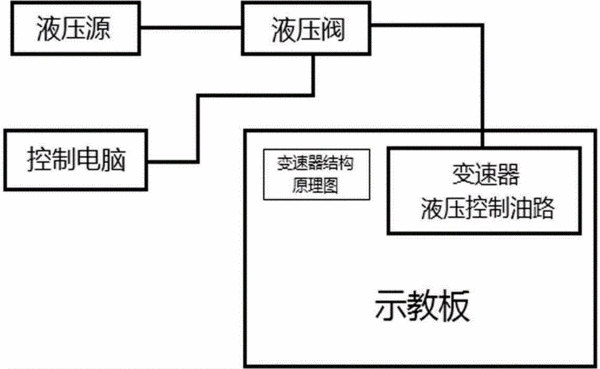

摘要:本實用新型公開了自動變速器液壓控制系統示教板,包括控制電腦,示教板,設置于示教板上的變速器結構原理圖、變速器液壓控制油路以及液壓閥,與液壓閥連接的液壓源;所述液壓閥的入口端連接液壓源,液壓閥的出口端連接變速器液壓控制油路,液壓閥的控制系統采用電磁控制器,控制電腦通過電磁控制器連接并控制液壓閥的開關;所述變速器液壓控制油路包括系統調壓模塊、換擋緩沖蓄壓模塊和換擋電磁控制模塊,系統調壓模塊、換擋緩沖蓄壓模塊均與換擋電磁控制模塊通過液壓油道相連接。本實用新型的有益效果在于:通過對傳統技術的改良創新,既能看到變速器的結構,又能通過液壓系統的工作了解變速器換擋的工作過程和工作原理。
- 專利類型實用新型
- 申請人北京意中意教育裝備有限公司;
- 發明人王懷國;石燕志;
- 地址102488 北京市房山區良鄉凱旋大街建設路18號-A560
- 申請號CN201220128749.0
- 申請時間2012年03月30日
- 申請公布號CN202677700U
- 申請公布時間2013年01月16日
- 分類號G09B25/02(2006.01)I;
