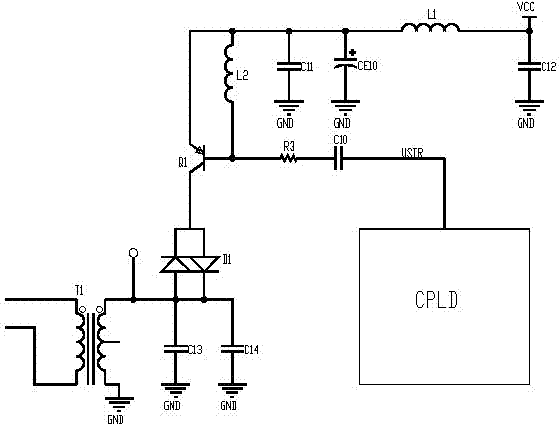

摘要：本實用新型公開了一種用于胎兒監護儀的數字脈沖式超聲發射裝置，涉及醫療器械領域，由相互連接的超聲探頭和超聲發射電路組成。本實用新型的超聲探頭采用多個集發射、接收功能于一體的發射頻率為1.0MHz的晶片，均勻設置于探頭的輻射面上，超聲發射聲束寬，監護過程中對胎心信號的檢測不易受到胎動及宮縮的影響，監護結果更加準確可靠；發射電路利用CPLD數字電路產生1.0MHz的發射電激勵方波信號，經過諧振放大電路耦合至超聲探頭產生1.0MHz的超聲波，發射頻率低，超聲傳播過程中衰減小，反射回波強，靈敏度高，噪聲小，抗干擾能力強，性能穩定可靠。
- 專利類型實用新型
- 申請人泰安市邁迪醫療電子有限公司;
- 發明人范世忠;
- 地址271000 山東省泰安市高新技術開發區泰山科技城A區8號
- 申請號CN201220097111.5
- 申請時間2012年03月15日
- 申請公布號CN202654158U
- 申請公布時間2013年01月09日
- 分類號A61B8/02(2006.01)I;
