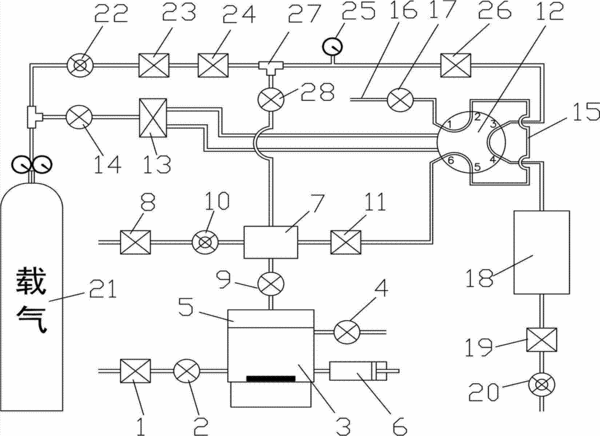

摘要:本實用新型設計出一種用于油浸式變壓器在線檢測的氣相色譜檢測系統,包括與外部一次設備進行更換絕緣油的油循環部件、將油循環部件內的絕緣油和故障氣體分離出來的油氣分離部件、將故障氣體冷卻并排除故障氣體內部雜質的冷凝除雜部件、與冷凝除雜部件連通的進樣器部件、與進樣器部件出口連通的色譜柱部件、與色譜柱部件連通的檢測器以及與冷凝除雜部件和色譜柱部件連接的載氣組件。該系統集油循環部件、油氣分離部件、冷凝除雜部件、進樣器部件、色譜柱部件、檢測器等于一體,采用先進工藝,采用單一氣體回路即可完成多組分氣體的測量,解決了系統泄漏、數據易飄移等難題,提高了系統檢測可靠性、穩定性,更適用于戶外現場設備的長期穩定運行。
- 專利類型實用新型
- 申請人珠海原銘電力設備有限公司;
- 發明人楊清;許權;
- 地址519080 廣東省珠海市軟件園路1號生產加工中心2#樓五層1,3單元
- 申請號CN201220202906.8
- 申請時間2012年05月08日
- 申請公布號CN202614734U
- 申請公布時間2012年12月19日
- 分類號G01N30/88(2006.01)I;
