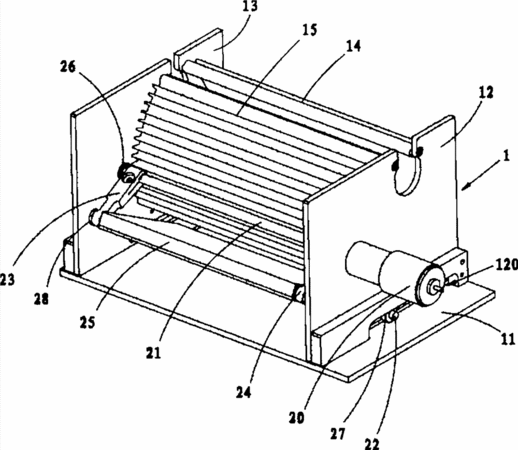

摘要:本實用新型公開了一種側開式快門裝置,包括固定基座和設于所述固定基座上的快門機構;所述固定基座上設有位置相對的前水平槽和后水平槽以及用于紫外線通過的缺口;所述快門機構包括驅動元件、第一轉軸、第二轉軸、第一連桿、第二連桿、快門,所述第一轉軸與所述驅動元件相連,所述第一轉軸通過所述第一連桿和第二連桿與所述快門的一端側鉸接,所述第二轉軸設于所述快門的另一側,且所述第二轉軸的兩端分別設于所述前水平槽和后水平槽中,所述快門的尺寸與所述缺口的尺寸相適配。本實用新型提供的側開式快門裝置,其結構簡單,運行平穩,噪音小,工作可靠。
- 專利類型實用新型
- 申請人深圳市潤天智數字設備股份有限公司;
- 發明人向華;李亞西;江洪;
- 地址518000 廣東省深圳市寶安區觀瀾街道環觀南路高新產業園區
- 申請號CN201220133423.7
- 申請時間2012年03月31日
- 申請公布號CN202573312U
- 申請公布時間2012年12月05日
- 分類號B41J11/00(2006.01)I;
