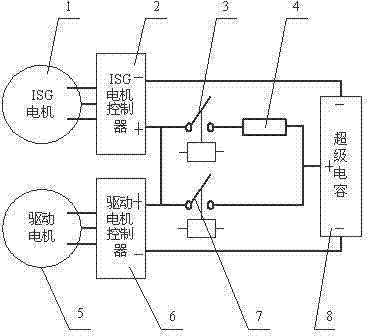

摘要：本實用新型涉及一種混合動力客車高壓配電裝置，包括用于連接ISG電機發電輸出的ISG電機控制器，用于控制連接驅動電機的驅動電機控制器，以及儲能裝置，所述ISG電機控制器、驅動電機控制器的負端與儲能裝置的負端連接，還設有一個用于充電與放電的切換電路，該切換電路一端與所述ISG電機控制器、驅動電機控制器的正端短接，另一端與儲能裝置的正端連接；所述切換電路由兩條并聯支路構成，一條并聯支路由第一接觸器的一組觸頭與第一電阻構成，另一條并聯支路由第二接觸器的一組觸頭構成。本實用新型能夠滿足整車高壓配電預充電要求的前提下不僅減少了電子元氣件的數目，還能減少因電氣件損壞對整車高壓電路的影響。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人黃建;高云慶;陳運來;何海永;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201220071088.2
- 申請時間2012年02月29日
- 申請公布號CN202541340U
- 申請公布時間2012年11月21日
- 分類號B60L11/00(2006.01)I;
