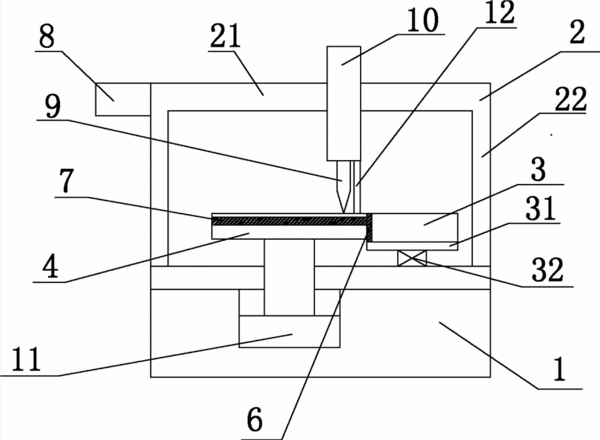

摘要：本實用新型公開了一種電阻線性化修刻機，包括機臺及設置于機臺上的刀架，該刀架上設置修刻刀及可驅動該修刻刀移動的修刻電機，所述機臺表面設置用于安置直線電阻的水平移動機構、用于安置角度電阻的轉盤機構。所述水平移動機構包括一滑板，所述轉盤機構包括一圓形轉盤和設置于該圓形轉盤下部的可帶動該圓形轉盤轉動的轉盤電機；所述滑板靠近所述圓形轉盤的邊沿上固設齒輪條，所述圓形轉盤上固設與所述齒條相適應的齒輪；所述機臺的表面設置一自鎖機構，該自鎖機構可使所述齒輪和齒條保持嚙合狀態或者解除該嚙合狀態。本實用新型的電阻線性化修刻機可同時直線修刻和角度修刻，機臺尺寸小，直線修刻不受行程限制。
- 專利類型實用新型
- 申請人東莞市邁恩傳感科技有限公司;
- 發明人梅晶;
- 地址523000 廣東省東莞市石碣鎮涌口村龍眼路86號
- 申請號CN201220022131.6
- 申請時間2012年01月17日
- 申請公布號CN202523499U
- 申請公布時間2012年11月07日
- 分類號H01C17/245(2006.01)I;
