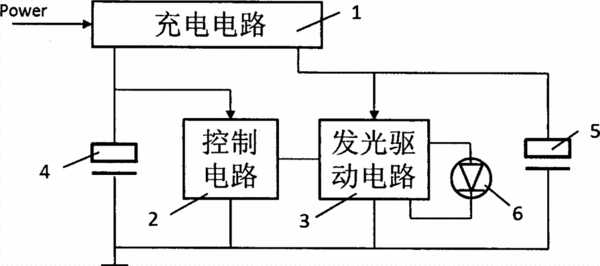

摘要：本實用新型提供了一種無電池的雙超級電容發光筆電路，其采用雙超級電容的方案，在電容總容量基本不變的情況下，大幅度延長了放電時間，提高了電容利用率。包括充電電路、控制電路、發光驅動電路、主超級電容，引入了副超級電容，充電電路也連到副超級電容并可為其充電，主超級電容為發光驅動電路獨立供電，副超級電容連為控制電路獨立供電，所述主超級電容的容量遠遠大于所述副超級電容的容量。其有益效果是，在增加了很小的副超級電容后，一次充電后發光筆的工作時間可以延長約70％。
- 專利類型實用新型
- 申請人南京方瑞科技有限公司;
- 發明人鮑煒;
- 地址210042 江蘇省南京市玄武大道699-8號徐莊軟件產業基地研發一區2棟3層B區
- 申請號CN201220025131.1
- 申請時間2012年01月19日
- 申請公布號CN202512528U
- 申請公布時間2012年10月31日
- 分類號G06F3/033(2006.01)I;H02J7/34(2006.01)I;
