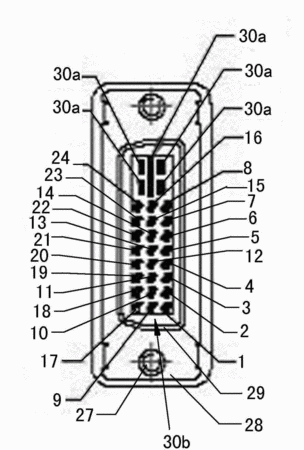

摘要：集成長距離IDC數據線，其特征在于包括電纜線、固定在電纜線兩端的連接端子，連接端子包括兩邊帶有固定螺絲的鐵殼、固定在鐵殼端部的套接、設置在套接內的插腳，插腳包括大電流插腳組、小電流插腳組，大電流插頭組位于套接內上方位置、小電流插腳組位于套接內的下方位置，小電流插腳組由并列平行分布的三列8排共24根插腳構成，大電流插頭組由五根插頭構成，相鄰兩插腳間的間隔為0.2—2mm，每列插腳以套接內的下方第一個插腳為頭，以套接內上方第一個插腳為尾，從右到左算起，第一列的插腳的編號為1—8，第二列插腳的編號為9—16，第三列插腳的編號為17—24，相鄰兩插頭間的間隔為0.1—1mm，每根插頭所連接的電線為AWG22#/CWG0.71mm，線材導體為純銅表面鍍鋅。本實用新型與已有技術相比，具有較長優質圖像傳輸能力的、可傳輸全高清視頻圖像的、能傳輸大電流的、抗干擾能力強的優點。
- 專利類型實用新型
- 申請人廣東佳明電器有限公司;
- 發明人夏俊;朱鑫貴;
- 地址528137 廣東省佛山市三水區樂平鎮三水中心科技工業園創新大道東18號
- 申請號CN201220026579.5
- 申請時間2012年01月20日
- 申請公布號CN202423783U
- 申請公布時間2012年09月05日
- 分類號H01R31/06(2006.01)I;H01R13/02(2006.01)I;H01R13/648(2006.01)I;
