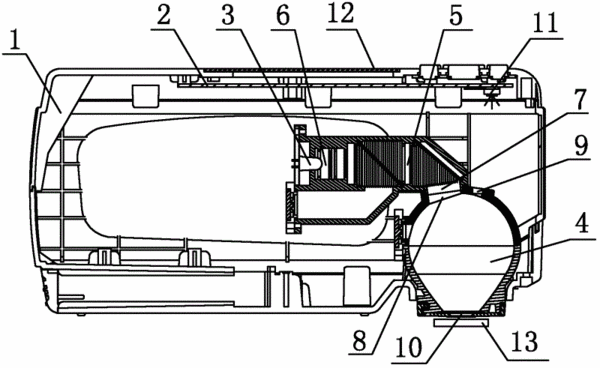

摘要：本實用新型公開了一種基于攝像頭取景定位的測色儀；它包括殼體及設置于殼體內的主控電路、光源、積分球及具有一光入口和一光出口的光路系統，所述積分球上設置有一入射口及反射口，積分球上設置有一取景窗口，所述殼體上設有一攝像頭及一顯示單元，所述攝像頭中心光軸通過所述取景窗口中心，所述攝像頭和顯示單元電性連接于主控電路；其有益效果在于：通過殼體上設置的攝像頭取景定位，結合顯示屏的預覽，更能準確、高清晰的判斷出被測物體的部位是否為中心部位，方便用戶移動測色儀而實現對準目標中心，精確性高，操作簡便，提高了測量效率。
- 專利類型實用新型
- 申請人深圳市三恩馳科技有限公司;
- 發明人蘇朝陽;廖衛平;王宋滔;黃潔鋒;
- 地址518000 廣東省深圳市南山區桃園路北南新路東蘇豪名廈10E1
- 申請號CN201120559202.1
- 申請時間2011年12月28日
- 申請公布號CN202420672U
- 申請公布時間2012年09月05日
- 分類號G01J3/02(2006.01)I;G01J3/46(2006.01)I;
