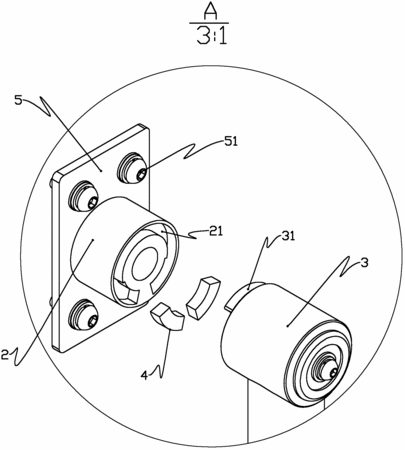

摘要:一種漫步機擺腿旋轉限位機構,它包括立柱、橫桿和擺腿,在其特征在于,在所述軸套的一端面上設有C型槽,在所述限位軸套的對應端面上設有與C型槽相配合的C形突起,在所述軸套C型槽兩端部分別設置聚氨酯緩沖墊,用來降低限位軸承套和轉軸的剛性碰撞。本實用新型的有效擺動幅度控制在合理的范圍之內,有利于使用者的人身安全。這種結構設計,既滿足了產品在使用時不會過度轉動角度而造成對人體的傷害,也保證了不需要另外在產品外部增加其它限位結構而造成對人體的擠壓。
- 專利類型實用新型
- 申請人山東動之美體育產業股份有限公司;
- 發明人朱玉飛;范玉存;
- 地址250101 山東省濟南市高新區舜華路舜泰廣場8號樓7層
- 申請號CN201120566372.2
- 申請時間2011年12月30日
- 申請公布號CN202409974U
- 申請公布時間2012年09月05日
- 分類號A63B22/04(2006.01)I;
