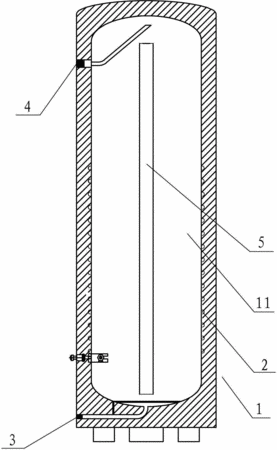

摘要:本實用新型公開一種微循環換熱水箱,包括具有內膽的水箱,內膽中設有換熱盤管,水箱的上下端分別設有進水口和出水口,此外,還包括至少一根導流管,所述導流管豎立在內膽的靠中央位置,上下端均與內膽的上下內壁保持距離。本實用新型在內膽中設置導流管,由此在水箱中形成了一個微循環系統,水箱中的熱水可通過導流管回流到下部,冷水加溫后又繼續上升,這相當于為系統增加了一個無功耗的微型水泵,讓水箱內的水在加熱過程中不斷通過導流管進行循環,有利于熱量的充分交換,縮短了整個水箱的水溫達到均勻狀態的時間,最終達到提高整個熱水器換熱效率的目的。本實用新型可用于熱泵熱水系統中。
- 專利類型實用新型
- 申請人廣東同益電器有限公司;
- 發明人唐壁奎;
- 地址510163 廣東省廣州市荔灣區橋中中路219-221號二樓之三
- 申請號CN201120484593.5
- 申請時間2011年11月29日
- 申請公布號CN202382415U
- 申請公布時間2012年08月15日
- 分類號F24H9/00(2006.01)I;
