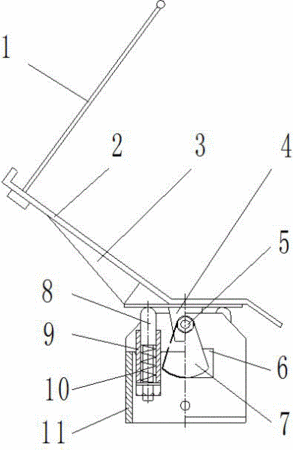

摘要：一種模擬操作教學儀用腳踏操縱裝置，屬于模擬教學儀腳踏操縱裝置。該腳踏操縱裝置的底座位于腳踏板的下部，腳踏板為斜面與平面的結合，在腳踏板平面的底面上連接有軸支架，軸穿過軸支架和底座的側面，在底座外側的軸上連接有磁性材料支架，在磁性材料支架的內側連接有磁性材料；在底座外側上連接有電路板，電路板上連接有霍爾電路，霍爾電路與磁性材料相對應；在軸徑向的兩側均有導柱套，導柱套連接在底座的平面上，在導柱套內連接有導柱和彈簧；在腳踏板的斜面的上端連接有輔助手柄。優點：該腳踏操縱裝置結構簡單，高度仿真真實的腳踏操縱裝置，能夠與操縱真實機器的感覺相同，經過配置有該腳踏操縱裝置的教學儀訓練，即可進行真實機器的操作。
- 專利類型實用新型
- 申請人徐州翰林科技有限公司;
- 發明人紀明玉;卜慧平;唐守鋒;邵曉根;趙建洋;徐朝亮;劉海平;耿常會;陳潔;
- 地址221004 江蘇省徐州市徐州經濟開發區碧螺山莊1號區4號樓5層
- 申請號CN201120543740.1
- 申請時間2011年12月22日
- 申請公布號CN202372921U
- 申請公布時間2012年08月08日
- 分類號G06F3/01(2006.01)I;
