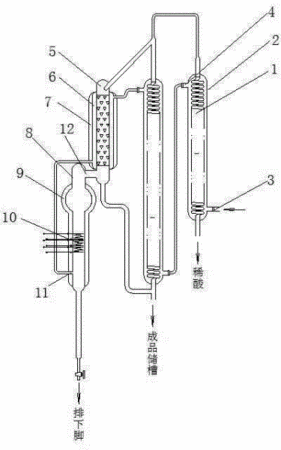

摘要：本實用新型涉及一種硫酸純化裝置，包括加熱裝置、分餾柱和多個串聯并且從右至左依次排列的熱交換器，分餾柱從內而外依次包括刺形柱、外套管和第一真空保溫層；最左邊熱交換器的外管出料口與外套管相通；加熱裝置包括豎直設置的蒸發器和設在蒸發器內部的電加熱裝置，在外套管和蒸發器的外面均設有真空保溫層。本實用新型的優點是：在蒸發器設置真空保溫層能減少加熱硫酸時溫度的流失，保持蒸發器中加熱溫度的恒定，在分餾柱上設置真空保溫層是為了加熱后的硫酸的熱量不流失，從而能對進入熱交換器外管中硫酸原料進行預加熱，從而縮短蒸餾時間，提高生產效率；整套裝置能降低生產環境的溫度，從而能降低操作的危險性。
- 專利類型實用新型
- 申請人南京化學試劑有限公司;
- 發明人王際孫;劉慶;
- 地址210038 江蘇省南京市棲霞區燕堯路18號
- 申請號CN201120532379.2
- 申請時間2011年12月19日
- 申請公布號CN202369392U
- 申請公布時間2012年08月08日
- 分類號C01B17/90(2006.01)I;
