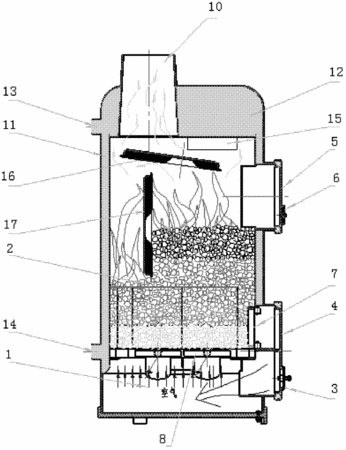

摘要：本實用新型涉及一種熱水采暖鍋爐，內部分為爐底和爐膛兩部分，之間由爐箅隔開，其特征在于：所述爐膛的爐壁采用板式水冷壁形式，爐膛的內部設置有橫水套和豎水套，它們之間形成有煙氣通道；同時它們與所述板式水冷壁相通；所述橫水套、豎水套上中間部位均具有一個凹坑。爐膛的頂部設置有水箱，與板式水冷壁連通，水箱的底部設置有翅片，水箱上開通有煙道。橫水套、豎水套固定在爐壁上。該爐型采用“低溫燃燒”設計思路及輻射換熱節能工作原理，充分利用爐膛四周水套，上部橫水套，中部豎水套的大量輻射受熱面，既強化了燃燒煤層及煙氣與水套的輻射換熱，又使爐膛燃燒處于低溫狀態，大大降低了排煙熱損失，從而確保了明顯的節煤效果。
- 專利類型實用新型
- 申請人北京桑普陽光技術有限公司;
- 發明人張偉;張天明;
- 地址100083 北京市海淀區花園路3號
- 申請號CN201120442415.6
- 申請時間2011年11月09日
- 申請公布號CN202328753U
- 申請公布時間2012年07月11日
- 分類號F24H1/44(2006.01)I;F24H9/18(2006.01)I;
