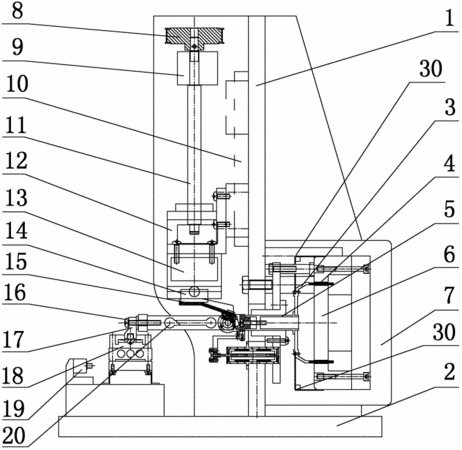

摘要：本實用新型公開了一種高頻往復式微動摩擦磨損試驗機，是一種主要用于微動磨損實驗的高頻往復式微動摩擦磨損試驗機。其包括往復驅動機構、試驗力加載機構、試樣裝夾機構、信號采集處理系統及電氣控制系統，其特征是：所述試驗力加載機構包括與升降機構連接的施力座(12)、與往復驅動機構連接并設置在試樣上方的施力桿(16)，所述施力座(12)的下表面設置有上加載磁鐵(13)，所述施力桿(16)上對應于所述施力座(12)上的上加載磁鐵(13)設有下加載磁鐵(14)，上加載磁鐵(13)和下加載磁鐵(14)相對應端的極性相同。本實用新型通過采用磁力加載的方式，實現了小載荷加載的要求，可以使試驗機達到較高的試驗精度。
- 專利類型實用新型
- 申請人濟南益華摩擦學測試技術有限公司;
- 發明人肖華;程俊;
- 地址250118 山東省濟南市槐蔭區新沙北路24號
- 申請號CN201120435401.1
- 申請時間2011年11月07日
- 申請公布號CN202305356U
- 申請公布時間2012年07月04日
- 分類號G01N3/56(2006.01)I;G01N3/02(2006.01)I;
