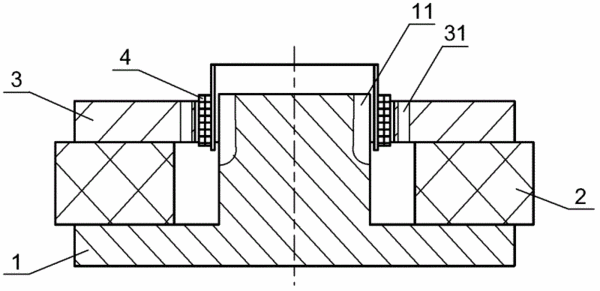

摘要：本實用新型涉及一種通風型揚聲器磁路結構，包括具有底板和極芯柱的T形鐵、具有中部通孔的環型磁體和上夾板，所述環型磁體和上夾板依次設置在T形鐵的底板上，T形鐵的極芯柱穿設在中部通孔中，使T形鐵的極芯柱與上夾板的中部通孔之間形成環形磁路縫隙，所述T形鐵和/或上夾板上設置有使所述環形磁路縫隙與外界連通的空氣流動通道。本實用新型通過在T形鐵和/或上夾板上設置空氣流動通道，使環形磁路縫隙與外界連通，音圈工作時的熱量可快速散發出去，有效提高了音圈的散熱效率。本實用新型通風型揚聲器磁路結構的高散熱效率不僅可以提高揚聲器的工作效率，而且避免了音圈產生永久性熱損傷，提高了揚聲器長期工作的可靠性。
- 專利類型實用新型
- 申請人北京七九七華音電子有限責任公司;
- 發明人朱波;王璟;
- 地址101500 北京市密云縣工業開發區科技路71號
- 申請號CN201120425964.2
- 申請時間2011年11月01日
- 申請公布號CN202282862U
- 申請公布時間2012年06月20日
- 分類號H04R19/01(2006.01)I;
