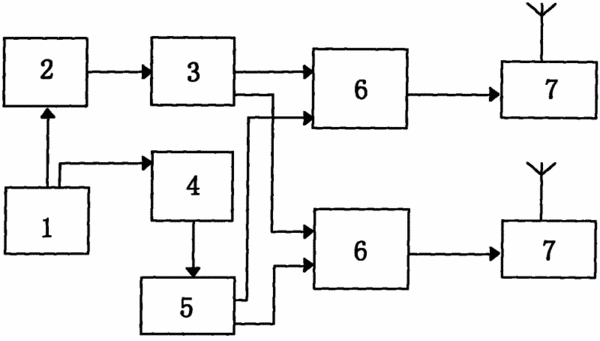

摘要：本實用新型公開了一種新型手機信號屏蔽器，由電源、緩啟動電路、升壓電路、低頻振蕩電路、掃頻數據發生器、高頻振蕩電路和發射模塊組成，所述出水口和進水口設置在筒體兩側，其特征是在于：所述的低頻振蕩電路輸出的低頻方波接掃頻數據發生器的輸入端，掃頻數據發生器產生的鋸齒波經輸出端接入在高頻振蕩電路的振蕩頻率調制端。所述高頻振蕩電路及與其連接的發射模塊有若干組，掃頻數據發生器產生的鋸齒波也經輸出端分別接入。所述升壓電路，其輸出接高頻振蕩電路的振蕩頻率調制端，所述電源接入端裝有緩啟電路。本實用新型能使我國現有手機信號在設計區域內完全屏蔽，具有造價低廉，操作方便，結構簡單的優點。
- 專利類型實用新型
- 申請人合肥創兆電子科技有限公司;
- 發明人張荷麗;
- 地址230000 安徽省合肥市蜀山區潛山路318號新華學府春天19幢2003室
- 申請號CN201120397326.4
- 申請時間2011年10月18日
- 申請公布號CN202261321U
- 申請公布時間2012年05月30日
- 分類號H04K3/00(2006.01)I;
