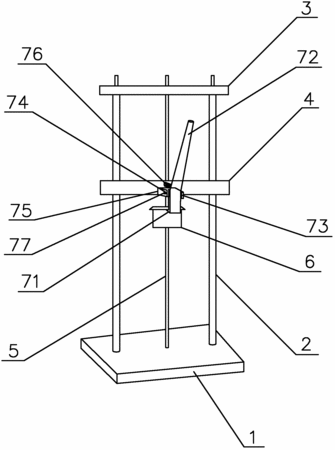

摘要：本實用新型公開的電纜高低溫沖擊試驗裝置，包括底座、兩根立柱、上支撐桿、下支撐桿、導桿、中間設有通孔的砝碼和用于掛住和釋放砝碼的壓桿裝置；上支撐桿和下支撐桿中部設有通孔；壓桿裝置包括下端頭設有掛鉤的壓桿、中間設有凹槽及凹槽兩側設有銷孔的支撐塊、彈簧和銷軸；砝碼上端部外圍設有掛槽；立柱垂直固定于底座兩側；上支撐桿和下支撐桿水平固定連接于兩根立柱上；導桿穿過上支撐桿和下支撐桿中部的通孔后設于底座上；支撐塊固定連接于下支撐桿設有通孔處的側面；掛鉤上的壓桿上垂直固定連接有銷軸；銷軸上的壓桿上垂直固定連接有彈簧。本實用新型通過砝碼落下對電纜進行撞擊，達到結構簡單、操作方便、且沖擊效果好的目的。
- 專利類型實用新型
- 申請人蘇州宇諾儀器有限公司;
- 發明人文小中;
- 地址215101 江蘇省蘇州市吳中區木瀆鎮木胥西路26號
- 申請號CN201120322888.2
- 申請時間2011年08月31日
- 申請公布號CN202255812U
- 申請公布時間2012年05月30日
- 分類號G01M7/08(2006.01)I;G01N3/303(2006.01)I;
