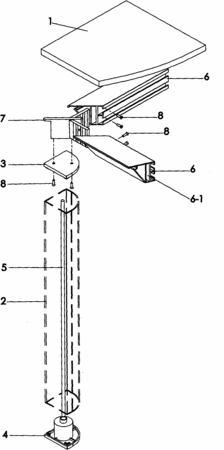

摘要:本實用新型設計的桌臺的桌腿與框架連接結構由桌腿立柱(2)、桌腿上蓋(3)、桌腿下腳(4)、固定連接螺桿(5)、橫梁(6)及橫梁連接板(7)組成,桌框架由橫梁(6)和橫梁連接板(7)組成矩形框;橫梁(6)是一個斷面呈梯形的鋁合金型材,斷面設有橫梁連接板插口(6-1),橫梁端部內側設有固定螺孔;橫梁連接板(7)是一個呈類似燕尾狀的鋁合金型材,尾部兩翼呈90度直角,兩翼用于插接到橫梁連接板插口(6-1)內;桌腿由桌腿立柱(2)、桌腿上蓋(3)、桌腿下腳(4)及固定連接螺桿(5)組成,該結構采用一種隱藏式的連接方式,是一種拆裝方便、連接穩固并美觀的桌臺的桌腿與框架連接結構。
- 專利類型實用新型
- 申請人北京天壇股份有限公司;
- 發明人馮鐵強;任競鴻;王志根;
- 地址100013 北京市東城區安外小黃莊路甲9號
- 申請號CN201120031748.X
- 申請時間2011年01月30日
- 申請公布號CN202251294U
- 申請公布時間2012年05月30日
- 分類號F16B12/44(2006.01)I;A47B13/02(2006.01)I;A47B91/00(2006.01)I;
