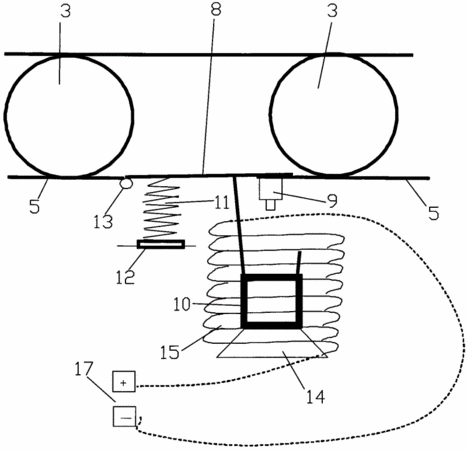

摘要:本實用新型涉及的電動扶梯防逆行裝置,在導軌槽下側壁上設置有制動板,在制動板的下方設置有復位彈簧,制動板鉸接在導軌槽的高端一側,并且制動板伸入到導軌槽內,所述導軌槽的側壁上設置有合頁,所述制動板與合頁相鉸接,所述導軌槽的低端一側上設置有限位開關,所述制動板上設置有L型限位觸板,限位開關的控制觸頭與限位觸板的下端相對應,所述L型限位觸板的下方設置有電磁線圈和鐵錐底座,電磁線圈通過電源開關分別與電源相連接;通過本技術方案,可以使突然出現故障的電動扶梯,無論是上行或是下行都能夠迅速停止移動,以杜絕和避免電動扶梯應故障而造成的人身安全事故。
- 專利類型實用新型
- 申請人北京升華電梯集團有限公司;
- 發明人羅海閩;史洪濤;
- 地址101300 北京市順義區牛欄山工業區7號
- 申請號CN201120309181.8
- 申請時間2011年08月22日
- 申請公布號CN202245661U
- 申請公布時間2012年05月30日
- 分類號B66B29/00(2006.01)I;
